清洗工藝流程：
進料→超聲粗洗（超聲波+電加熱）→超聲精洗（超聲波+電加熱）→超聲漂洗（超聲波+電加熱）→清水漂洗（循環過濾+電加熱）→熱風吹干→烘道烘干→出料
要求：
| 清洗槽名稱 |
超聲波清洗1
|
超聲波清洗2
|
超聲波漂洗
|
清水漂洗
|
熱風吹干
|
烘道烘干
|
槽體尺寸mm
|
700*600*700（長*寬*高）
|
3500*600*600
|
槽體材質
|
SUS304，2.0mm外貼10mm保溫板
|
內膽為SUS304，中間加50mm保溫棉 |
加熱溫度
|
室溫-60°可調
|
室溫-60°可調
|
室溫-60°可調
|
室溫-60°可調
|
室溫-90°可調
|
室溫-90°可調
|
超聲頻率
|
25-28 KHz
|
25-28 KHz
|
25-28 KHz
|
|
|
|
振板材質
|
SUS316L，2.5mm
安裝在槽體兩側
|
SUS316L，2.5mm
安裝在槽體兩側
|
SUS316L，2.5mm
安裝在槽體兩側
|
|
|
|
振板尺寸
|
500*450*100，含24個振子
|
|
|
|
過濾器
|
20寸5芯
|
20寸5芯
|
20寸5芯
|
20寸5芯
|
|
|
過濾精度
|
20μm
|
20μm
|
20μm
|
20μm
|
|
|
儲液槽
|
有
|
有
|
有
|
有
|
|
|
水泵
|
有
|
有
|
有
|
有
|
|
|
風機
|
|
|
|
|
有
|
有
|
抽風吸霧
|
有
|
|
|
|
|
有
|
功能說明
|
1、配有液位保護裝置，自動補液，實現缺液報警功能；
2、清洗槽底應設計成船型結構，且配有排污口；
3、清洗時超聲波及振動工作開始，不清洗時停止工作；
4、超聲發生器應具備掃頻和頻率跟蹤的功能；
5、設備為PLC全自動控制，在觸摸屏上可對清洗節拍、清洗液溫度等參數進行調節；
6、設備所有電氣元件均應采用進口或者國產優質品牌；
7、設備報價含稅、含運費、含15個料框；
|

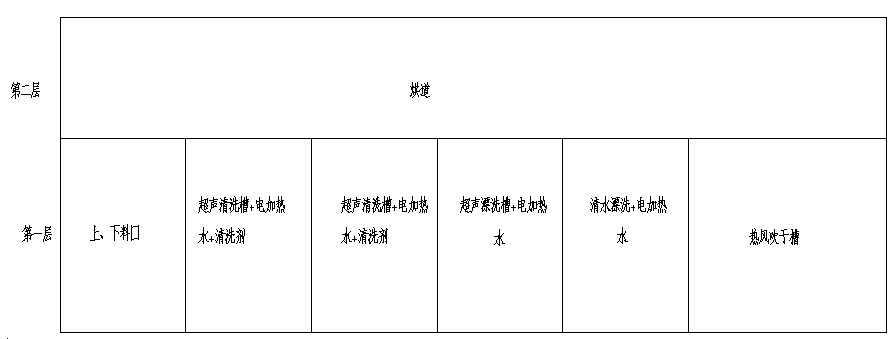

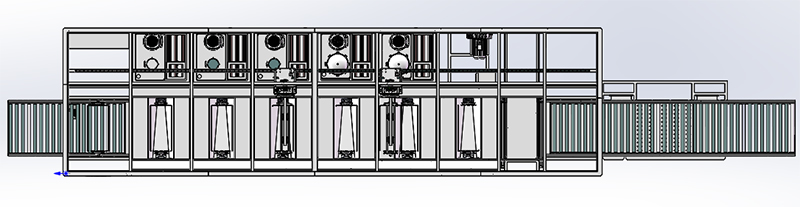

結構示意圖：
